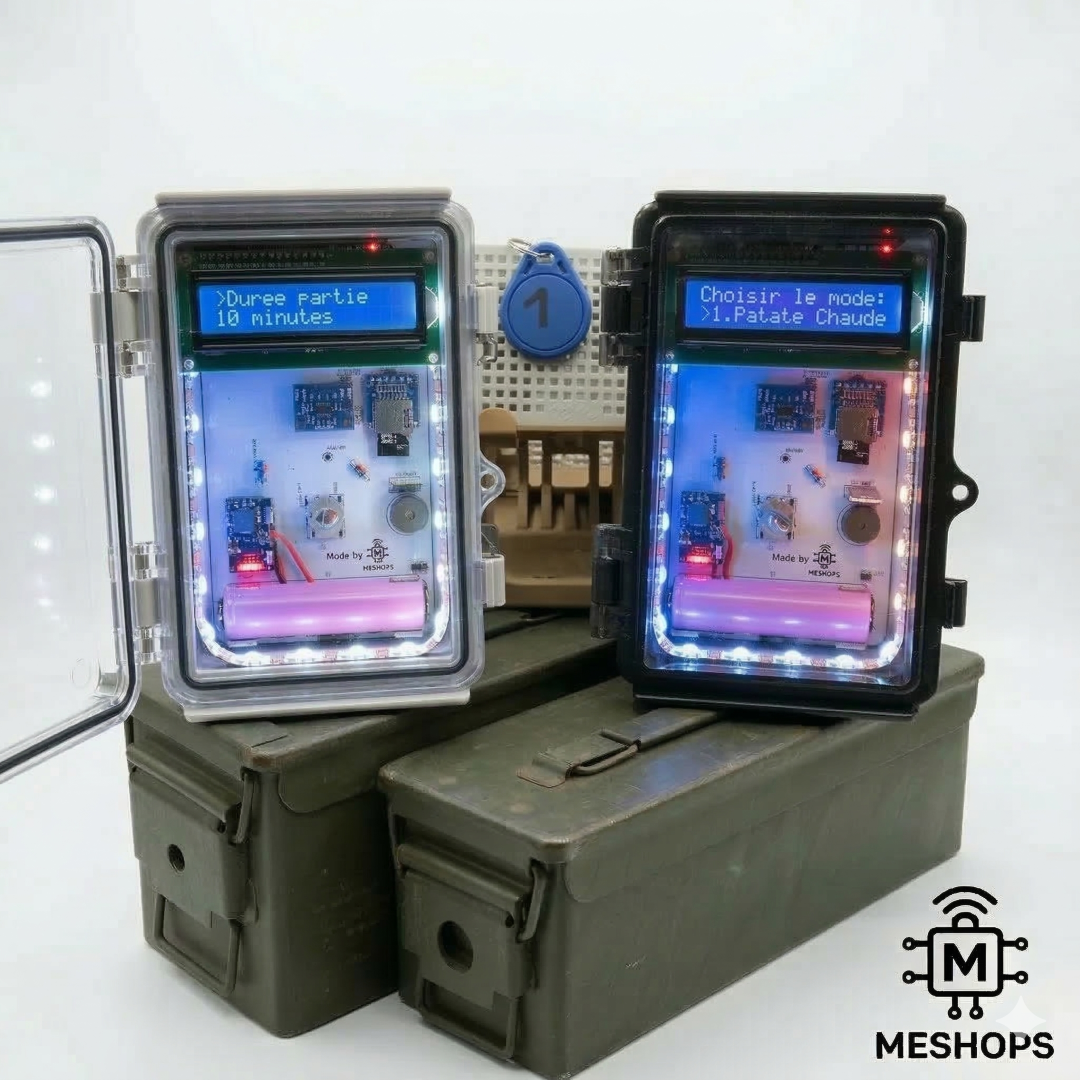

🎮 BattleHub

Console centrale de gestion de jeu – Airsoft
Guide rapide organisateur

⚡ Mise en marche

🔋 Installation de la batterie

• Batterie 18650 fournie
• Respecter impérativement la polarité
• ⚠️ Toute erreur d’insertion peut endommager l’appareil (responsabilité utilisateur)

▶️ Allumer

1. Ouvrir le boîtier
2. Mettre l’interrupteur en position haute
3. Le système démarre automatiquement

⏹ Éteindre

• Mettre l’interrupteur en position basse

🔋 Indicateur de batterie

Le niveau de charge est indiqué par 4 LED rouges situées en bas à droite du boîtier :

• 🔴🔴🔴🔴 → Batterie pleine
• 🔴🔴🔴⚫ → ~75 %
• 🔴🔴⚫⚫ → ~50 %
• 🔴⚫⚫⚫ → Batterie faible
• ⚫⚫⚫⚫ → Batterie vide (recharge nécessaire)

⚠️ Recommandé : recharger en dessous de 25 % pour éviter une coupure en jeu.

🎛 Navigation

Encodeur rotatif cranté (ECC1) :

• ↩️ Tourner gauche / droite → Navigation
• 🔘 Appuyer → Valider / Entrer dans un menu

🔄 Reset en jeu

• Maintenir le bouton 5 secondes

🕹 Modes de jeu

• 5 modes disponibles
• Activation via licence permanente (ajout via application BLE)
• Écran de fin de partie avec résumé

Le BattleHub est un item principal de jeu, intégré dans l’écosystème MeshOps.

👥 Gestion des cartes RFID

• Capacité : jusqu’à 100 cartes
• Gestion via menu ou application
• Suppression possible
• Gestion de 2 équipes
• Attribution de nom joueur prévue (via app BLE)

📡 RFID

• Lecteur situé sur la face avant (côté écran)
• Distance de lecture : ≈ 2 cm
• Nécessite un contact proche

Confirmation :

• 🔊 Signal sonore
• 💡 Signal lumineux

Système anti-spam RFID intégré.

📶 Bluetooth (BLE)

Compatible avec l’application MeshOps (Android).

Appairage :

1. Ouvrir l’application
2. Lancer un scan
3. Connexion automatique

• Aucun code PIN requis

L’application permet :

• Gestion complète du module
• Ajout de licences
• Consultation des statistiques
• Nommer le module
• Faire bipper le module à distance
• Gérer toute la gamme MeshOps

Fonctionne dans la limite de portée Bluetooth (variable selon environnement).
Le système reste 100 % autonome sans connexion BLE.
Connexion récupérable à tout moment.

🌐 WiFi

• Utilisé uniquement pour les mises à jour firmware
• Configuration via l’application

🔌 Autonomie & Recharge

• Batterie : 18650
• Autonomie : 1h30 à 2h
• Recharge : USB-C (~1h)

⚠️ Fonctionne pendant la charge
⚠️ Déconnexion de la recharge = redémarrage possible

🛡 Résistance & Usage

• Certification : IP67
• Résiste aux chocs d’une utilisation terrain standard

❌ Utilisation inappropriée (non exhaustive)

• Lancer volontairement l’appareil
• Le jeter d’un bâtiment
• Immersion volontaire prolongée
• Ouvrir sous forte pluie
• Inverser la polarité batterie
• Modifier l’électronique interne

⚠️ Bug connu – Carte SD

Dans de rares cas, si la carte SD bouge :

Procédure :

1. Démarrer le module
2. Retirer la carte SD
3. La remettre (module allumé)
4. Redémarrer
5. Répéter 3 à 4 fois si nécessaire

Si le problème persiste → contacter le support.

🛠 Dépannage rapide

🛡 Garantie

Toute modification interne sans accord entraîne une perte de garantie,
même si certains éléments sont conçus pour être démontés au besoin.

**BattleHub – MeshOps ** Console centrale modulaire conçue pour une utilisation airsoft / paintball standard organisateur.
